变频器广泛应用于工业生产领域。在使用过程中，变频器的接线端子是变频器与外部设备的接口。正确的接线方式可以保证变频器的正常运行

，提高设备的运行效率。

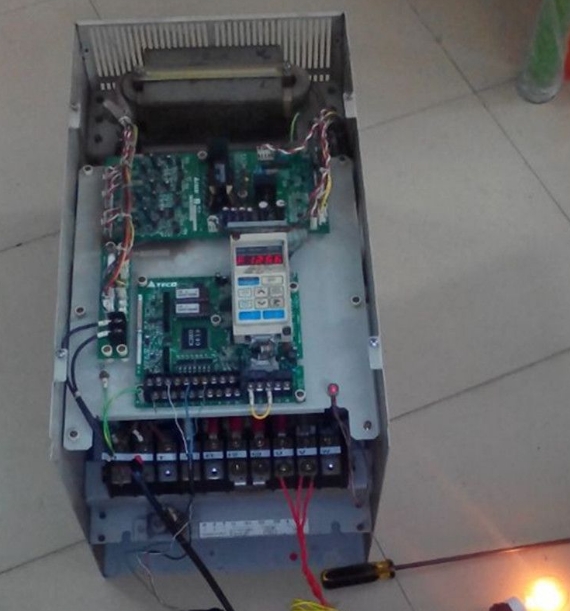

1.变频器端子类型 1.电源输入端子：用于连接输入电源，一般为380V、220V，对应端口为L1Magic L2GL3，或R、S、T三相交流输入。 2、电

源输出端：用于连接电机或其他负载装置，通常带有U、V、W三相交流输出，P+和N-DC母线端3，控制信号端：用于连接启动、停止、正向

、反向等控制信号，通常与+24V COM和数字多功能定义端子相连。4.参数设置端子：用于通过连接10V接地端子和模拟端子来调整变频器的

频率、电压、电流等参数。保护端子：用于连接保护装置，如制动电阻端子、接地端子等。通信终端：用于RS485、PROFINET等通信。

在使用变频器终端的过程中，经常需要配合参数设置来控制变频器的旋转和速度。

首先可以通过数字输入端子进行控制，如启动、停止、FWD正向、转速反向，可采用源PnP连接，一端为24V端子，一端为数码输入端子，或

NPN漏电连接，一端为COM，一端为数码输入端子。

在设置终端功能时，变频器还可以定义逻辑信号的正逻辑和负逻辑。以减速停止为例，如果端子设置为正逻辑，则表示当端子给出信号时，变

频器无法启动。因此，通常将减速停止功能设置为反逻辑，当变频器上电时，端子给出信号，即不执行减速停止，而端子信号断开时，变频器

立即执行减速停止。

其次，给定的参数，如速度和频率，可以由模拟输入端子控制，并由电位器控制。常用的有+10V GND和模拟输入，应在参数中设置10V对应

的模拟量。

此外，还可以通过每个输出端子输出各种参数，如外部PLC或上位机。
